PVC高壓編織軟管
產品技術說明書
文檔信息
|
項目
|
內容
|
|
|
|
|
適用產品
|
PVC高壓編織軟管全系列
|
|
編制部門
|
技術研發部
|
一、產品概述

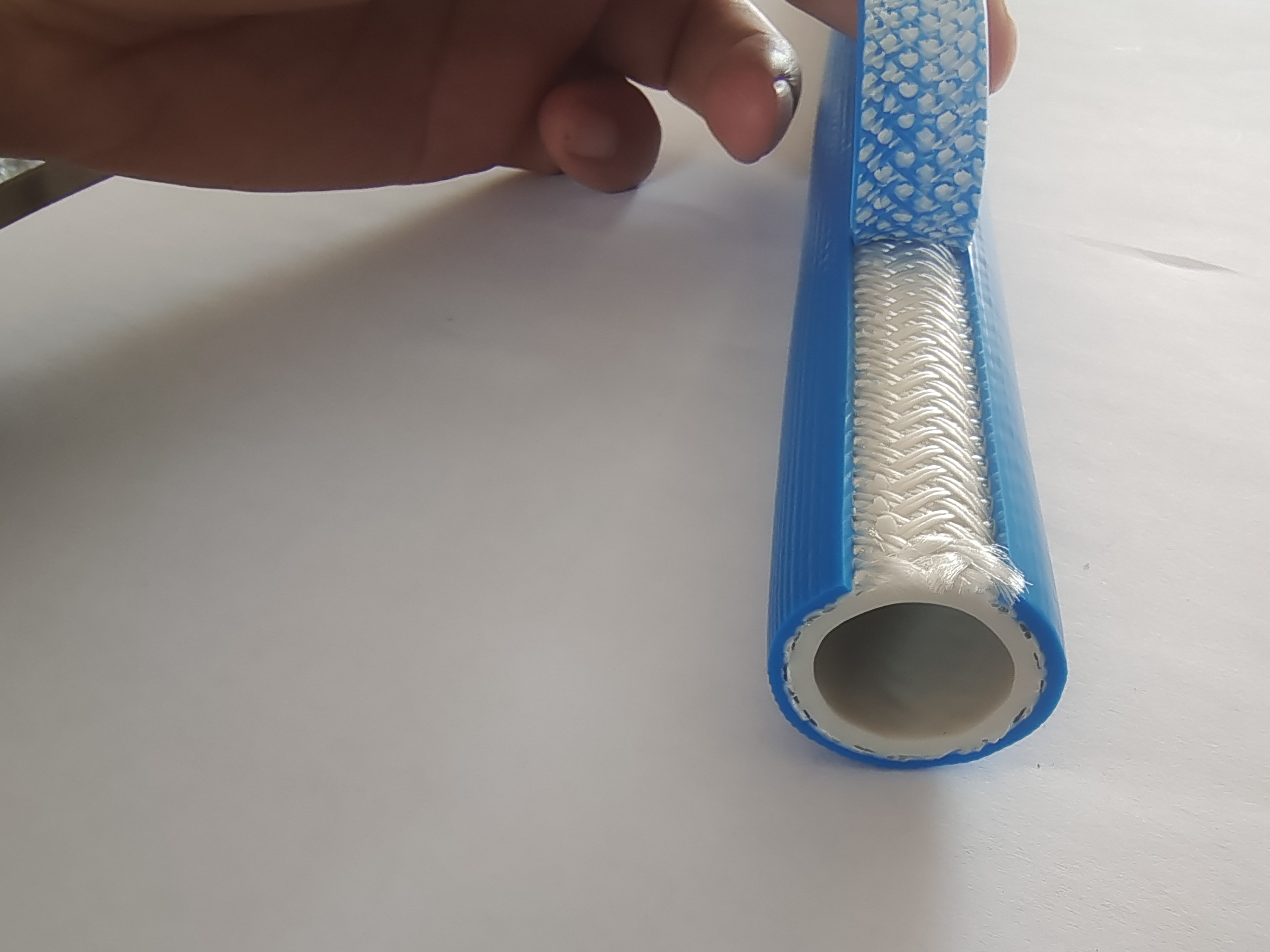

PVC高壓編織軟管采用高強度聚酯纖維/滌綸線/高強度滌綸絲編織層與優質PVC內襯復合工藝制成，兼具輕量化、耐高壓、抗腐蝕等特性，廣泛替代傳統橡膠及金屬軟管，適用于工業、農業、建筑等多場景的流體輸送需求。
二、產品規格參數
1. 基礎參數表
|
參數項
|
規格范圍
|
備注
|
|
內徑 (ID)
|
1/4" (6.5mm) - 1" (25mm)
|
支持非標定制
|
|
工作壓力
|
150-900 PSI (10-60 bar)
|
高壓型號可達900 PSI
|
|
爆破壓力
|
≥3倍工作壓力
|
符合標準
|
|
溫度范圍
|
-15°C 至 +80°C
|
短時耐受100°C
|
|
彎曲半徑
|
≤4倍管徑
|
動態使用無折疊
|
|
重量
|
0.15-0.6kg/m（依口徑）
|
較橡膠管輕60%以上
|
2. 標準型號示例
|
適用介質
水、空氣、氧氣管乙炔管、 空氣管、二氧化碳管（黑色）、氮?dú)夤埽ê谏�、氬氣管（黑色）、打藥膠管（紅、藍）、打藥機用管、城市園林噴霧管（紅、藍、黃）、高壓清洗機用管（藍、黑）、空壓機用管、打磨機用管、數控火焰切割機用管、噴漆用管、機械手用管、風鎬管、風炮管、汽車焊裝生產線用管、全自動洗車機、清洗設備，船廠用風管，氣動打磨管、無接觸洗車機用管、自動洗車機用管、真石漆專用軟管、色選機械專用管
|
|
尺寸
|
工作壓力
|
爆破壓力
|
耐溫范圍
|
每卷長度
|
|
Inch
|
I.D(mm)
內徑
|
O.D(mm
)外徑
|
kgf/cm2
|
psi
|
kgf/cm2
|
psi
|
℃
|
m
|
|
1/4"
|
6.5
|
12.0
|
60
|
853
|
220
|
3129
|
-15～80
|
100
|
|
5/16〞
|
8.0
|
14.0
|
60
|
853
|
200
|
2844
|
-15～80
|
100
|
|
3/8〞
|
10
|
16.0
|
60
|
853
|
180
|
2560
|
-15～80
|
100
|
|
1/2〞
|
13
|
20.0
|
40
|
568
|
160
|
2275
|
-15～80
|
100
|
|
5/8〞
|
16
|
24.0
|
40
|
568
|
140
|
1991
|
-15～80
|
100
|
|
3/4〞
|
19
|
28.0
|
40
|
568
|
120
|
1706
|
-15～80
|
50
|
|
1"
|
25
|
34.0
|
40
|
568
|
100
|
1422
|
-15～80
|
50
|
